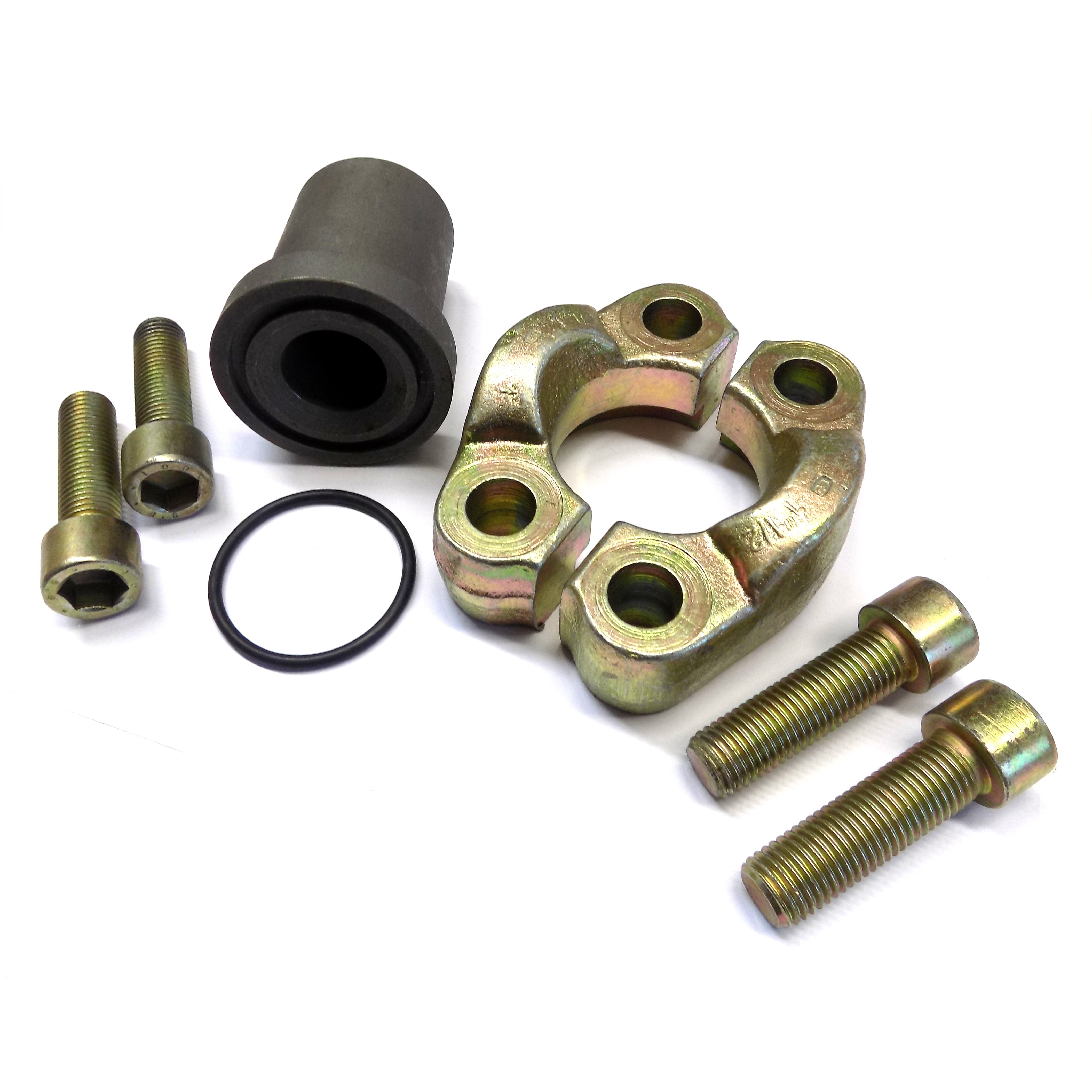

Flanschverbindung - Hochdruckserie
Rohranschluss mit Anschweißzapfen
Druckreihe: PB: 415 bar
Nenngröße: 1 1/2

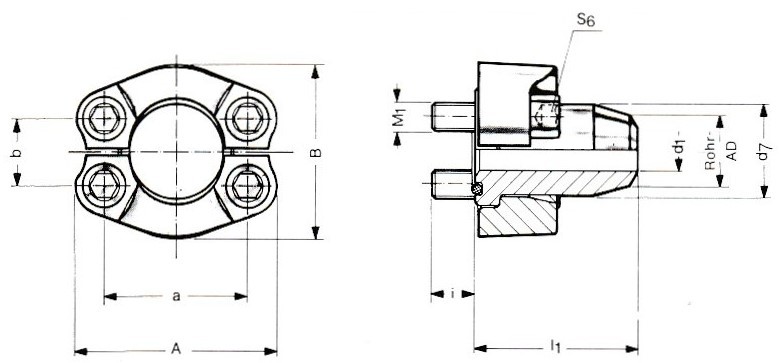

Rohr AD- Wanddicke: 38 x 5
Maß A: ca. 113 mm
Maß a: 79,4 mm
Maß B: ca. 95 mm
Maß b: 38,5 mm
Schlüsselweite S6: 14 mm
Maß i: 24,5 mm
SAE - Flanschhälften: FHS 66
Schrauben: Zylinderschraube DIN 912 - N 16 x 55 - 8.8
O-Ring: 47,2 x 3,53 Perbunan 90 Shore A
Durchmesser d1: 22 mm
Durchmesser d7: 50,8 mm
Länge l1: 85 mm
Material: Stahl
Oberfläche: verzinkt / gelb (Flanschhälften und Schrauben)
nicht RoHS konform
